系列報告 | 電化學儲能產業專利導航系列第5期:電池管理系統專利導航—中國專利申請趨勢分析
報告簡介
電化學儲能產業專利導航分析報告是深圳市電池行業協會聯合深圳市恒程創新知識產權代理有限公司共同開展的電化學儲能產業專利導航項目的研究成果,報告圍繞鋰離子電池、鈉離子電池、液流電池、鉛炭電池等領域,電池管理技術、能量管理技術、熱管理技術等技術,結合專利、論文、政策、市場,全面解析全球、中國及深圳的電化學儲能產業現狀與趨勢、專利申請態勢及技術發展趨勢等,為深圳建設世界一流新型儲能產業中心提供導航建議。
電池管理系統專利導航——中國專利態勢分析
電化學儲能系統主要由電池組、電池管理系統、能量管理系統和儲能變流器構成。在電化學儲能系統中,電池組將狀態信息反饋給電池管理系統,電池管理系統將其共享給能量管理系統和儲能變流器;能量管理系統根據優化及調度決策將控制信息下發至儲能變流器與電池管理系統,控制單體電池/電池組完成充放電等。本章將重點對電池管理系統、能量管理系統、儲能變流器這三個電化學儲能系統的重要組成部件以及電化學儲能系統集成進行專利導航分析研究。

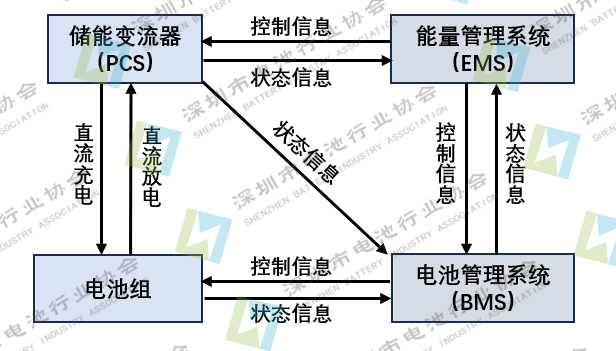

圖1 電化學儲能系統結構示意圖
01、電池管理系統專利導航
BMS電池管理系統(BATTERY MANAGEMENT SYSTEM)俗稱電池管家,主要就是為了智能化管理及維護各個電池單元,防止電池出現過充、過放、過流等情況,延長電池的使用壽命,監控電池的狀態。電池管理系統技術是目前的技術研發熱點。電池管理系統技術的研發與創新是推動電動汽車和可再生能源發展的重要方向,目前中國的電池管理系統技術在全球處于領先地位。
02、中國專利態勢分析
截至到2023年11月30日,在智慧芽數據庫中,經檢索式檢索與人工篩選,最終確定涉及電池管理系統領域的中國專利申請共40541件。其中,國內專利申請總計35337件,國外來華專利申請總計5204件。在此檢索基礎上,對中國、廣東省和深圳市在電池管理系統領域的專利申請狀況從專利申請趨勢、專利區域布局、主要申請人狀況等多個方面進行分析。
03、中國專利申請趨勢分析
圖2 電池管理系統領域的中國專利技術生命周期圖
通過對電池管理系統領域中國專利申請量和專利申請人隨年代變化趨勢的分析,可以初步掌握中國電池管理系統技術的發展過程和趨勢,一定程度上反映了電池管理系統技術的發展歷程、技術生命周期的具體階段,以及預測未來一段時間的發展趨勢。
如圖3.2所示,根據電池管理系統領域的中國專利申請量和專利申請人隨時間的推移而變化的曲線,可將技術生命周期劃分為:
(1)第一階段(2008年之前)為技術萌芽期,中國在電池管理系統領域的專利申請數量和專利申請人數都很少,專利技術發展較為緩慢,屬于電池管理系統技術的技術導入期。
(2)第二階段(2008年-2014年)為平穩發展期,中國在電池管理系統領域的專利申請量和專利申請人數整體呈現平穩增長態勢,隨著中國新能源汽車的發展,越來越多車企和電池研發的企業加入電池管理系統技術的研發,但由于前期技術發展較為緩慢,年專利申請量保持平穩增長。
(3)第三階段(2015年-至今)為快速增長期,專利申請量和專利申請人數整體呈現快速增長的態勢。2022年電池管理系統領域的中國專利申請量達5591件,專利申請人數量超2200個,反映了電池管理系統技術是目前的技術研發熱點,在儲能系統中有著至關重要的作用。同時國內對知識產權保護意識不斷加強,越來越多的企業通過專利申請保護其核心技術和創新成果,從而提升其產品在中國及國際市場的核心競爭力。
04、中國專利申請類型和法律狀態分析
圖3 電池管理系統的中國專利申請類型分布
圖3.3示出了電池管理系統的中國專利申請類型分布,從圖中可以看出,在電池管理系統領域,發明專利占中國專利申請總量的72.79%,實用新型專利占中國專利申請總量的27.20%。發明專利占比遠高于實用新型專利,說明電池管理系統技術的創新水平高。

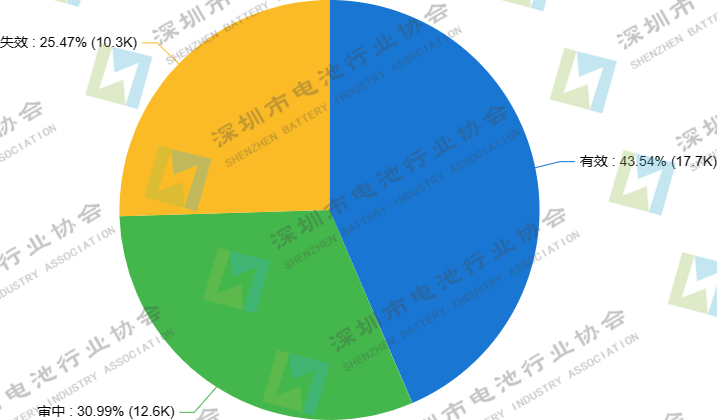

圖4 電池管理系統的中國專利簡單法律狀態分布
圖3.4示出了電池管理系統中國專利申請法律狀態分布,從圖中可以看出,專利權有效專利占比約43.54%,審中專利占比約30.99%,失效專利占比約25.47%。審中專利占比超三成,說明電池管理系統領域?qū)@暾?qǐng)活動活躍度很高,目前正處于行業的快速發展期,技術創新還存在較大的上升空間。
05、專利區域布局分析

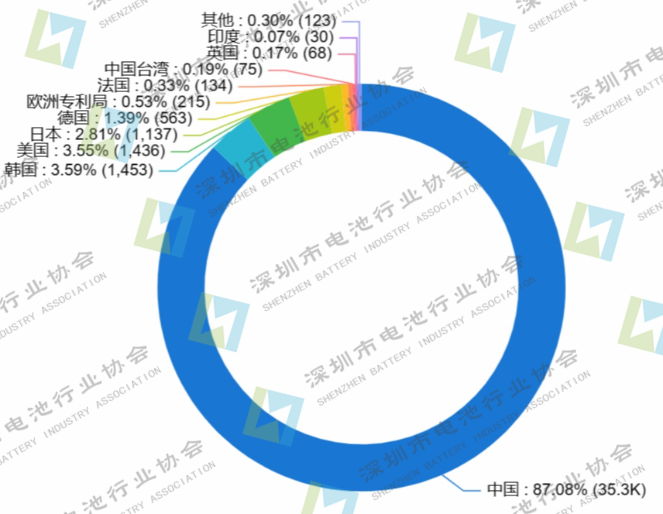

圖5 電池管理系統中國專利申請的技術來源地區
圖3.5示出了電池管理系統中國專利申請的技術來源地區,從圖中可以看出,在電池管理系統技術領域,國內專利申請量共3.5萬件,占中國專利申請總量的87.08%。國外在華布局專利量共5215件,占中國專利申請總量的12.92%。其中,韓國在電池管理系統領域中國專利申請量占中國專利申請總量的比重最高為3.59%,其主要的專利申請創新主體包括株式會社LG新能源(725件)、現代自動車株式會社(321件)、三星SDI株式會社(204件)、起亞自動車株式會社(171)等。美國在中國的專利申請占中國專利總量的3.55%,其主要的專利申請創新主體包括福特全球技術公司(203件)、通用汽車環球科技運作有限責任公司(142件)、CPS科技控股有限公司(74件)等。日本在華布局專利占比2.81%,其主要專利申請創新主體包括豐田自動車株式會社(146件)、本田技研工業株式會社(106件)等。國內的電池管理系統相關企業的競爭對手主要來自于韓國、美國、日本。

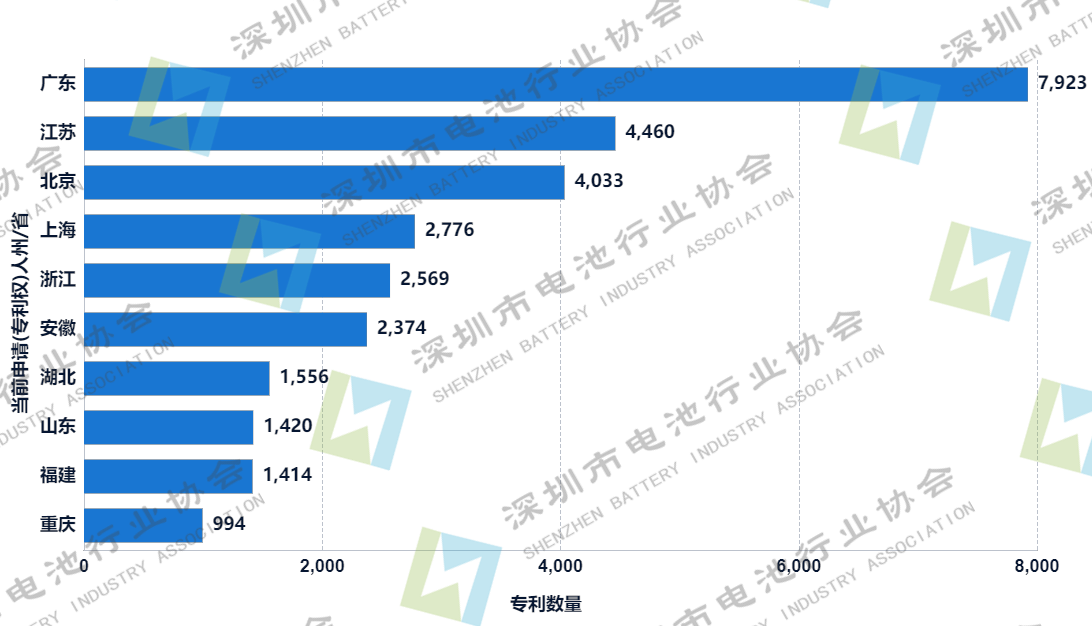

圖6 電池管理系統中國專利申請的國內區域分布
圖3.6示出了電池管理系統中國專利申請的國內區域分布,我國電池管理系統專利申請主要集中在廣東省、江蘇省、北京市、上海市、浙江省和安徽省等地區,廣東省的電池管理系統專利申請數量達7923件,在國內處于領先地位,反映了廣東省在電池管理系統的技術研發水平在國內處于領先地位,產業聚集度最高。其次是江蘇省,其電池管理系統的國內專利申請量共4460件,排名第二。
06、主要專利申請人分析
專利申請人是專利申請的創新主體,也是專利布局的謀劃者,通過專利申請人的排名情況,可以預測電池管理系統未來的市場競爭格局,幫助企業發現潛在的對手或合作伙伴。
圖3.7示出了電池管理系統中國專利申請量前二十的專利申請人排名,統計過程中將各子公司的申請量與母公司的申請量進行了合并統計。從圖中可以看到,電池管理系統中國專利申請總量排名前二十位的申請人中,有14家是中國企業(寧德時代、比亞迪、北京新能源、億緯鋰能、蜂巢能源、吉利控股集團、中國第一汽車股份有限公司等)、、1家中國政府單位(國家電網)、3家韓國公司(LG新能源、現代自動車株式會社、三星SDI)、1家德國企業(羅伯特博世有限公司)、1家美國企業(福特全球技術公司)。其中,國家電網在電池管理系統專利申請量共725件,排名第一,LG新能源在電池管理系統專利申請量共717件,排名第二。寧德時代在電池管理系統領域的國內專利申請量698件,排名第三。LG新能源、羅伯特博世、現代自動車等外國企業是國內電池管理系統相關企業的主要競爭對手。

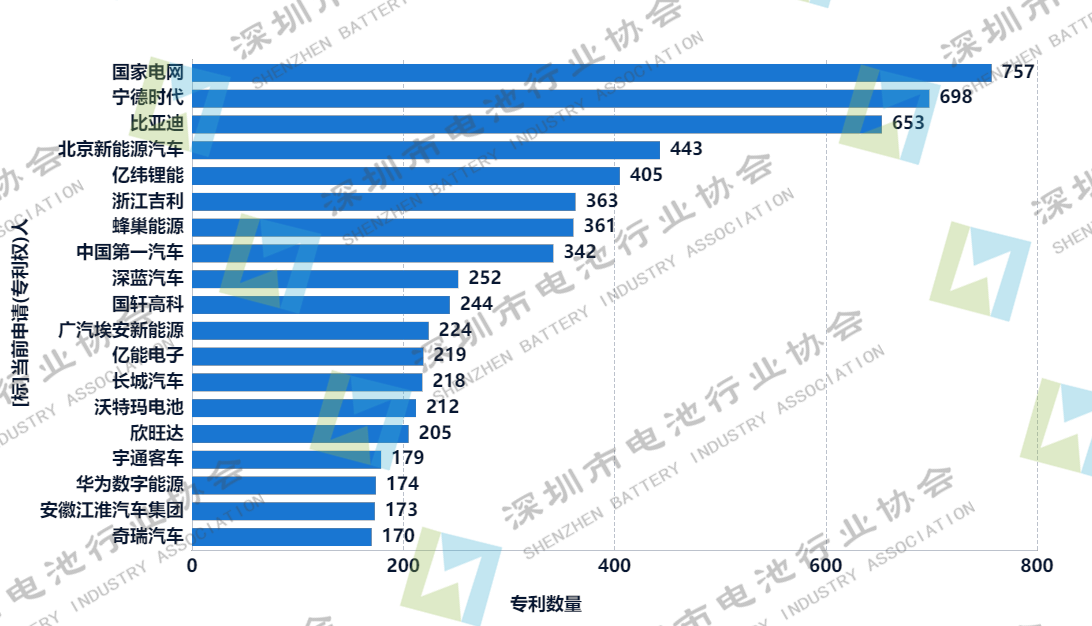

圖8 電池管理系統中國專利申請量前二十的國內專利申請人排名
圖3.8示出了電池管理系統中國專利申請量前二十的國內專利申請人排名,可看出,BMS的專利申請人類型主要是整車廠商、動力鋰電池廠商、獨立的BMS生產商。其中,國家電網在電池管理系統的專利布局最多,共757件,其次是寧德時代和比亞迪,分別為698件、653件。
07、高價值專利分析
國內高價值專利篩選標準為截止2023年11月30日,專利權維持時間為十年或十年以上的專利,也就是專利申請日期在2013年及2013年以前的有效專利。由于專利權維持年限越長,后續的專利權維持費用越高,也反映出該專利的市場價值越高。
經統計,在電池管理系統領域,申請日期在2013年及2013年以前的國內有效專利共884件,其中包括實用新型24件(2013年的實用新型專利申請),860件發明專利。

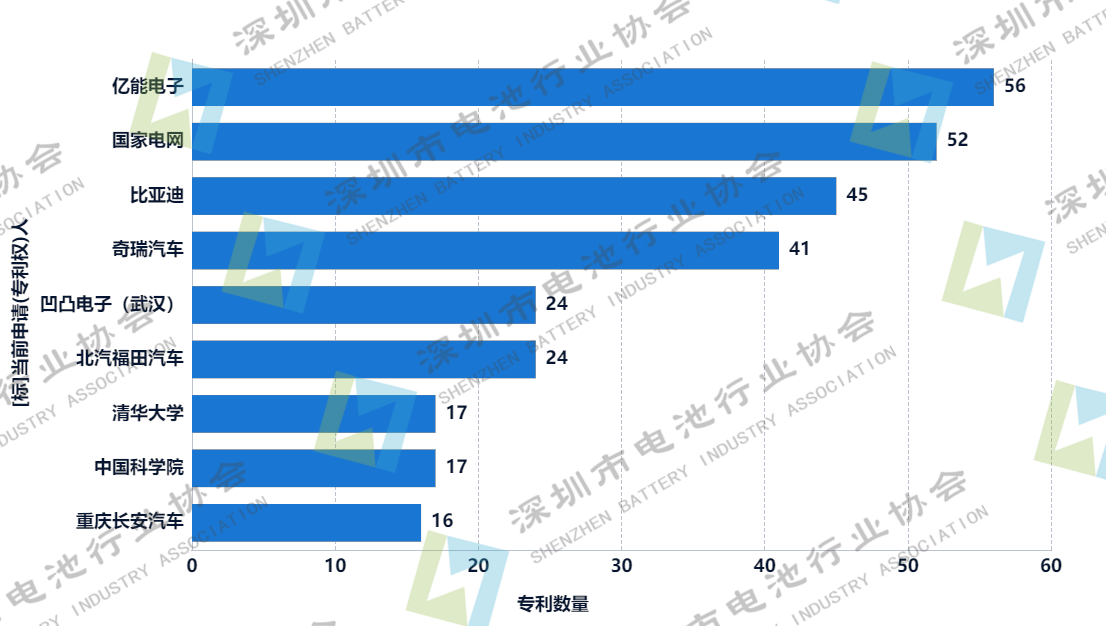

如圖3.9所示,從主要的專利權人來看,惠州市億能電子有限公司在電池管理系統領域的高價值專利最多為56件,惠州市億能電子有限公司集研發、銷售、制造、服務于一體的技術領先、市場占有率高(>30%)的電動汽車電池管理系統專業供應商。其次,國家電網有限公司在電池管理系統領域共有專利權10年以上的高價值專利共52件,排名第二。比亞迪股份有限公司共有專利權10年以上的高價值專利45件,排名第三。

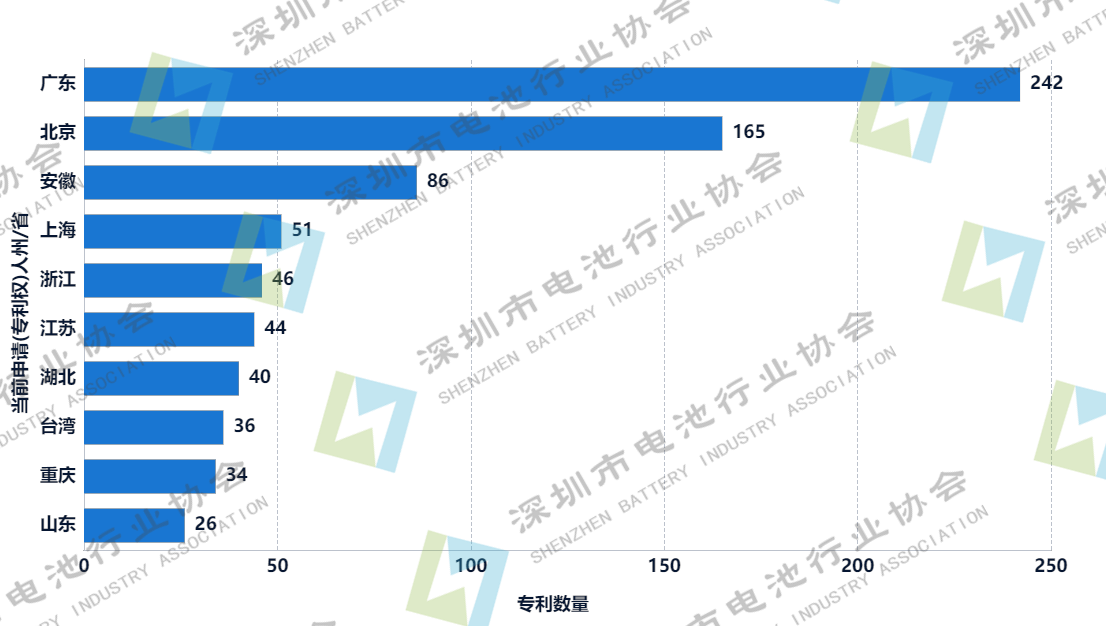

如圖3.10所示,從高價值專利的區域分布來看,廣東省的高價值專利數量共242件,國內遙遙領先,主要專利權人有惠州市億能電子有限公司、 比亞迪股份有限公司、東莞鉅威動力技術有限公司、惠州市樂億通科技有限公司等。其次是北京市,共有專利權10年以上的高價值專利165件,主要專利權人為國家電網有限公司、北汽福田汽車股份有限公司、清華大學等。
電化學儲能產業專利導航項目簡介
隨著我國碳達峰、碳中和目標逐步推進落實,光伏、風電等新能源在能源結構中的占比不斷提高,電力系統對靈活性資源的需求愈發迫切,儲能作為提升系統靈活性的重要選擇,迎來了前所未有的發展機遇期。根據不同的儲能技術,儲能主要分為機械儲能、電化學儲能、熱儲能、化學儲能、電磁儲能等,其中,電化學儲能憑借其受自然環境影響小、建設周期較短、安裝便捷、使用靈活等優勢,受到市場普遍關注,成為未來主流的儲能技術發展方向。
在此背景下,深圳市電池行業協會聯合深圳市恒程創新知識產權代理有限公司打造電化學儲能產業專利導航,建立專利信息分析與產業運行決策深度融合、專利創造與產業創新能力高度匹配、專利布局對產業競爭地位保障有力、專利價值實現對產業運行效益支撐有效的工作機制,助力深圳建設世界一流新型儲能產業中心。
報告全文下載:
電化學儲能產業導航分析報告.pdf

-
