本項研究中設計了三個極具原創性的實驗，其中有兩個是表征界前所未見的創新手段。能源學人編輯部特邀本文的第一作者，北京大學深圳研究生院博士后，現任中山大學材料學院助理教授錢果裕，節選文章中的三種創新方法，向讀者們分享介紹。

SEI是一種有機物-無機物復合膜，其中的乙烯鋰等有機化合物尤其不穩定，易被外界能量源（如離子、電子等）損傷，采用常規手段表征其本征形貌十分困難。

在經過長循環的商業化硅碳負極中，普遍觀察到的SEI厚度為300-500nm左右，本文研究團隊通過對漿料配比、嵌鋰深度等調控，經300次充放電循環，“培育”出了如商業化負極中形貌穩定（未破碎重整的），且厚度超過1μm的SEI厚層。得益于這種SEI厚層是有規律地積累增厚的，更多的形貌細節得以展現，為揭示SEI層的增厚機理提供了更多關鍵信息。

【創新方法二】采用納米探針測量SEI區域截面的面電導率

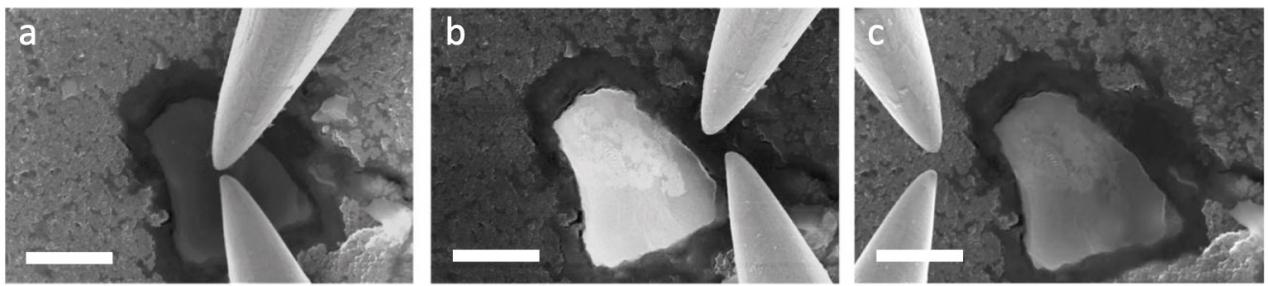

納米探針（Nanoprobing）的針尖曲率半徑可低至50nm，通常用于檢測納米尺度下的電路故障，在半導體、集成電路領域有著比較廣泛的應用。本文研究團隊利用Nanoprobing測量到了SEI區域具有比絕緣體明顯更好的面電導率，證實了該材料體系的SEI區域能夠傳輸電子的猜測。這有可能是Nanoprobing在儲能材料中首次被應用，是科學界首次對SEI區域?qū)щ娦缘闹苯佣繙y(cè)量。

【創新方法三】對SEI區域?qū)щ娋W(wǎng)絡的可視化

可視化微納區域的導電（電子傳輸）網絡是十分困難的，研究團隊曾嘗試采用電子束感生電流（EBIC）、峰值力隧穿原子力顯微鏡（TUNA模式）表征SEI區域的導電網絡，均以失敗告終。

歷經18個月的嘗試，團隊成功采用透射電子顯微鏡掃描模式電子能量損失譜（STEM-EELS）的點掃模式解析了SEI區域的導電成分，以STEM-EELS的面掃模式可視化了SEI區域的導電網絡。這是STEM-EELS首次被靈活應用于可視化導電網絡。

圖3 采用STEM-EELS點掃、面掃硅基樣品的不同位置

具體方法與解釋如下：

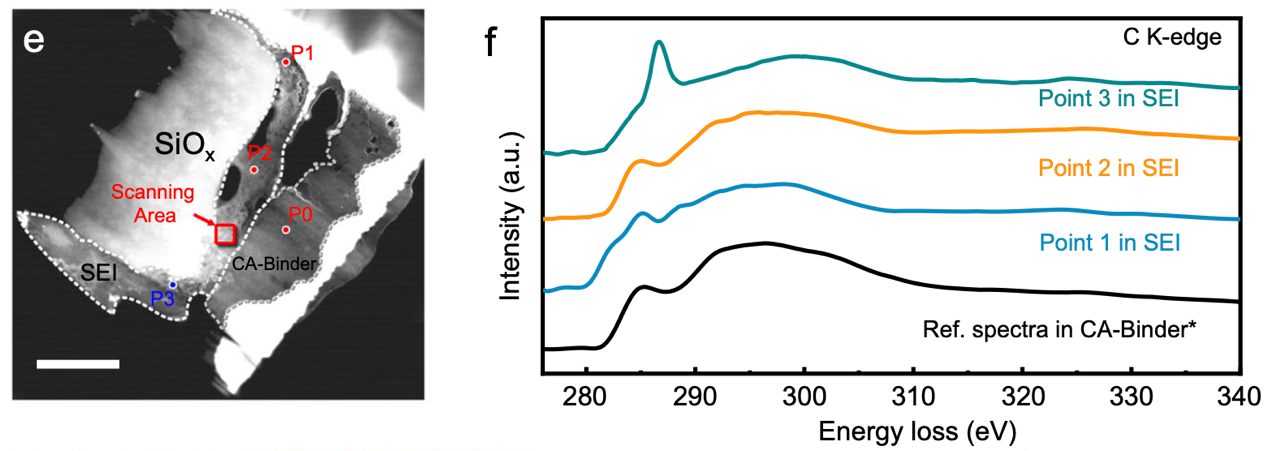

在圖e中SEI區域的P1,P2,P3三個點分別進行點掃，另在顆粒外部導電劑-粘結劑（Carbon black-binder domain）區域的P0點進行點掃，結果（圖f）發現P0、P1、P2三個點處，碳的近邊精細結構峰高度相似，然而在P3點展現出完全不同的碳峰。

由于此處的碳峰，表現的是C原子/離子化學配位環境信息，而P0點的碳主要以導電劑碳黑為主，故判斷SEI區域內P1和P2點的碳與前者高度相似（以零價碳黑為主）；而P3點處碳的化學配位情況差異明顯，判斷該點的碳為四價碳。

基于此前對傳統SEI成分的認識，包含四價碳的化合物（如碳酸鋰、乙烯鋰等）不參與導電；有且只有零價的碳黑參與導電。因此在SEI區域中，具備與P0點碳的近邊精細結構峰相似情況的點，就是參與構建導電網絡的點。該P(yáng)0點碳是制備負極極片時構建導電網絡的導電碳黑，SEI在增厚過程中反復膨脹/收縮，導電碳黑網絡因此被“沖散“，但部分導電碳黑仍然保持連續接觸。SEI區域的導電網絡通過“電子滲流效應（電子的連通）”得以實現，使得測量時該SEI表現出導電性。

 圖4 SEI導電網絡的可視化（偏紅色為導電區域）

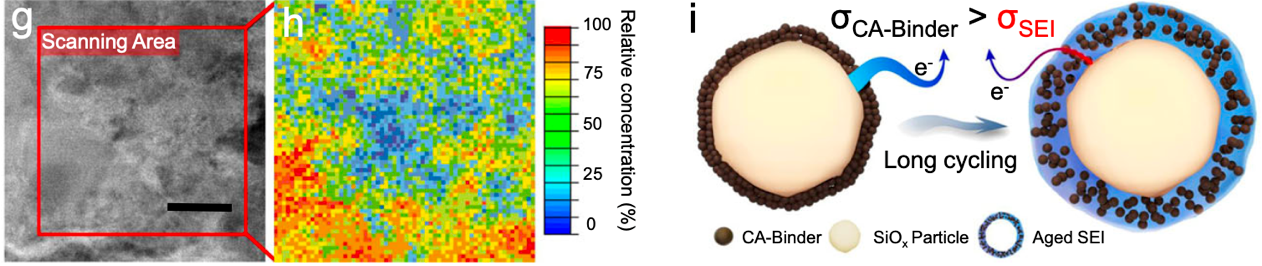

紅框中為本實驗對硅基顆粒表面SEI區域進行面掃，該區域大小為500nm×500nm，由64×64=4096個像素點組成。通過編寫半自動程序，基于均方誤差法，對每個像素點與P0點碳的特征峰進行相似值計算，最終標記相似值高的為偏紅色，相似值低的為偏藍色。偏紅色點處具有碳元素，且成分與導電劑高度相似，電子優先沿紅色區域傳輸，由此可視化了SEI區域的導電網絡。

  隨著對SEI理解的深入，相信人們終有一天能夠真正地“駕馭”它：把SEI對活性材料的保護做到最大，對電池失效的影響降到最小。
