申請日：2018-07-18

公開(公告)日：2023-03-07

技術(shù)手段：根據(jù)本公開的一方面，鋰二次電池包括：陰極；陽極；設(shè)置在陰極和陽極之間的隔膜；以及電解質(zhì)，其中陽極包含粘合劑，所述粘合劑含有羧甲基纖維素(CMC)、苯乙烯-丁二烯橡膠(SBR)以及含磺酸酯官能團(tuán)和胺基的多糖。

粘合劑包含10重量％或更少(但是除零之外)的CMC。粘合劑包含10重量％或更少(但是除零之外)的SBR。粘合劑包含10重量％或更少(但是除零之外)的CMC和SBR。多糖包含經(jīng)多巴胺聚合的肝素。粘合劑包含20重量％或更少(但是除零之外)的經(jīng)多巴胺聚合的肝素。粘合劑包含20重量％或更少(但是除零之外)的多糖。陽極包含石墨和硅。

實(shí)施例1：通過接枝聚合將多巴胺接枝到肝素上，以使多巴胺與肝素聚合。為了合成經(jīng)多巴胺聚合的肝素，可以將1.0g蒸餾的肝素溶解于pH6的磷酸鹽緩沖溶液(PBS100ml)中，然后進(jìn)行攪拌。此后，可以將1.63g的1-乙基-3-(3-二甲基氨基丙基)碳二亞胺(EDC)和0.98g的N-羥基琥珀酰亞胺(NHS)溶解于pH6的PBS溶液中，然后將其與溶解肝素的溶液混合?？梢詫?.5g的多巴胺溶液溶解于混合的溶液中，然后可以將溶解的溶液在室溫下攪拌9小時(shí)。反應(yīng)結(jié)束后，可以使用纖維素膜(MWCO＝12kDa)來用蒸餾水純化混合的溶液，然后可以將純化的溶液冷凍干燥，從而合成經(jīng)多巴胺聚合的肝素。合成的經(jīng)多巴胺聚合的:肝素聚合物可以表示為圖1中所示的化學(xué)式。

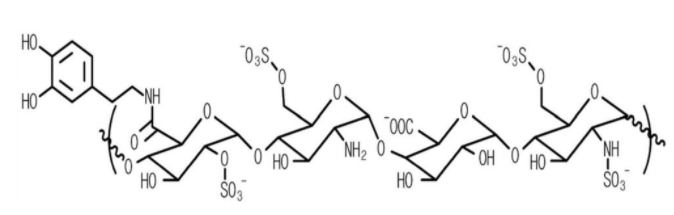

圖1：經(jīng)多巴胺聚合的肝素

技術(shù)效果：提供一種鋰二次電池，其能夠通過在含硅的陽極中使用含有經(jīng)多巴胺聚合的肝素的粘合劑來改進(jìn)輸出特性、壽命特性和電極粘附穩(wěn)定性。

申請日：2019-12-11

公開(公告)日：2023-03-21

技術(shù)問題：近年來隨著電池的高容量化的要求，研究了分隔件的薄膜化，但分隔件的厚度變薄時(shí)，在電池的異常放熱時(shí)難以表現(xiàn)出隔斷功能，難以抑制電池的進(jìn)一步放熱。

技術(shù)手段：非水電解質(zhì)二次電池具備正極、負(fù)極、以及在前述正極與前述負(fù)極之間夾持的分隔件，前述分隔件具有：多孔基材；第一填料層，其包含磷酸鹽顆粒作為主成分，且配置在前述基材的一面?zhèn)?；以及第二填料層，其包含選自由芳香族聚酰胺、芳香族聚酰亞胺和芳香族聚酰胺酰亞胺組成的組中的1種以上化合物，且配置在前述基材與前述第一填料層之間或者前述第一填料層的與前述基材側(cè)相反的一側(cè)，前述磷酸鹽顆粒的BET比表面積為5m2/g以上且100m2/g以下，前述第二填料層中的前述化合物的含量為15質(zhì)量％以上。

實(shí)施例1：分隔件的制作：按照下述步驟，制作具有由包含磷酸鹽顆粒的第一填料層/聚乙烯制的多孔基材/包含芳香族聚酰胺的第二填料層構(gòu)成的3層結(jié)構(gòu)的分隔件。

(1)第一漿料的制備：將BET比表面積為6.5m2/g、D10為0.49μm、D50為0.72μm、D90為1.01μm的磷酸鋰顆粒(Li3PO4)與聚N-乙烯基乙酰胺以92:8的質(zhì)量比進(jìn)行混合，添加N-甲基-2-吡咯烷酮(NMP)，制備固體成分濃度為15質(zhì)量％的第一漿料。

(2)第二漿料的制備：將N-甲基-2-吡咯烷酮與氯化鈣以94.2:5.8的重量比進(jìn)行混合，升溫至約80℃，使氯化鈣完全溶解。并且，使該溶液恢復(fù)至室溫，采取2200g后，添加對(duì)苯二胺(PPD)0.6mol而使其完全溶解。在將該溶液保持至約20℃的狀態(tài)下，一點(diǎn)點(diǎn)地添加對(duì)苯二甲酸二酰氯(TPC)0.6mol。其后，在將溶液保持至約20℃的狀態(tài)下熟化1小時(shí)，制成聚合液。接著，將該聚合液100g與溶解有5.8質(zhì)量％氯化鈣的NMP溶液進(jìn)行混合，得到作為芳香族聚酰胺的對(duì)苯二甲酰對(duì)苯二胺(PPTA)的濃度為2質(zhì)量％的溶液。在上述溶液中，將作為陶瓷粉末的氧化鋁以相對(duì)于芳香族聚酰胺50質(zhì)量份達(dá)到100質(zhì)量％的方式進(jìn)行混合，制備第二漿料。

(3)第二填料層的形成：在厚度為12μm的單層的聚乙烯制多孔基材的一面，通過狹縫方式以干燥后的層厚度達(dá)到2μm的方式涂布第二漿料，在溫度為25℃、相對(duì)濕度為70％的氣氛下放置1小時(shí)，使芳香族聚酰胺析出后，通過水洗來去除NMP、氯化鈣，以60℃使其干燥5分鐘，由此形成第二填料層。

(4)第一填料層的形成：在第二填料層上，利用線棒以干燥后的層厚度達(dá)到2μm的方式涂布第一漿料，使涂膜以60℃干燥5分鐘，由此形成第一填料層。

技術(shù)效果：本申請所述的非水電解質(zhì)二次電池中，因短路等而導(dǎo)致電池異常放熱時(shí)，第一填料層所含的磷酸鹽顆粒以熱作為加速因子而發(fā)生熔融、縮聚，填埋多孔基材的孔隙或第二填料層的孔隙，提高分隔件的隔斷功能。此外，包含規(guī)定量的選自由芳香族聚酰胺、芳香族聚酰亞胺和芳香族聚酰胺酰亞胺組成的組中的1種以上化合物的第二填料層具有高耐熱性，因此，通過在多孔基材與第一填料層之間或者第一填料層的與基材側(cè)相反的一側(cè)配置第二填料層，從而該第二填料層成為在異常放熱時(shí)抑制多孔基材的變形、收縮的支承部件，異常放熱時(shí)的分隔件的隔斷功能得以維持。尤其是，第二填料層配置在多孔基材與第一填料層之間時(shí)，會(huì)成為直接支承多孔基材的結(jié)構(gòu)，因此，能夠更有效地抑制異常放熱時(shí)的多孔基材的變形、收縮。由此，在異常放熱時(shí)，例如正負(fù)極間的鋰離子的移動(dòng)被分隔件迅速阻斷，充分抑制短路時(shí)的放熱反應(yīng)，電池的進(jìn)一步放熱受到抑制。

申請日：2017-10-16

公開(公告)日：2023-03-28

技術(shù)問題：隨著電能儲(chǔ)存技術(shù)的發(fā)展，安裝在行駛裝置中的電池組的類型已經(jīng)逐漸多樣化。然而，為了將新電池組應(yīng)用于現(xiàn)有無線裝置，需要顯著地修改無線裝置的相關(guān)部件和/或充電裝置。具體地，在使用鉛酸電池組的無線裝置中，需要顯著修改無線裝置以用鋰離子電池組替換現(xiàn)有鉛酸電池組。

技術(shù)手段：本發(fā)明提供的電池組充電系統(tǒng)包括：充電裝置，被構(gòu)造為從電池組接收第一信號(hào)并基于第一信號(hào)來確定電池組的充電狀況；電池組，被構(gòu)造為基于電池組的充電狀態(tài)來產(chǎn)生第一信號(hào)并將第一信號(hào)傳輸至充電裝置；以及控制器，被構(gòu)造為從充電裝置接收第二信號(hào)并將第二信號(hào)傳輸至電池組。

電池組可以通過脈沖寬度調(diào)制(PWM)方法基于電池組的充電狀態(tài)來產(chǎn)生第一信號(hào)。

電池組可以在電池組處于完全充電狀態(tài)時(shí)基于第一波形來產(chǎn)生第一信號(hào)，并且在電池組處于不可充電狀態(tài)時(shí)基于第二波形來產(chǎn)生第一信號(hào)，第二波形與第一波形不同。

當(dāng)電池組處于第一充電狀態(tài)時(shí)，電池組可以基于第三波形來產(chǎn)生第一信號(hào)，當(dāng)電池組處于第二充電狀態(tài)時(shí)，電池組可以基于第四波形來產(chǎn)生第一信號(hào)，第四波形與第三波形不同。第一充電狀態(tài)可以是電池組可用第一電流充電的狀態(tài)，第二充電狀態(tài)可以是電池組可用第二電流充電的狀態(tài)，第二電流可以大于或者等于第一電流。

控制器可以設(shè)置在車輛中，電池組可以設(shè)置在車輛中并且還被構(gòu)造為向車輛供應(yīng)電能，充電裝置可以與車輛分開地設(shè)置。控制器可以根據(jù)控制器區(qū)域網(wǎng)絡(luò)(CAN)通信協(xié)議來轉(zhuǎn)換從充電裝置接收的第二信號(hào)，并將轉(zhuǎn)換的第二信號(hào)傳輸至電池組。

車輛可以包括將充電裝置電連接至車輛的充電端口，充電端口可以包括將電池組電連接至充電裝置的第一端口和將控制器電連接至充電裝置的第二端口。

電池組可以通過第一端口將第一信號(hào)傳輸至充電裝置，控制器可以通過第二端口從充電裝置接收第二信號(hào)。第二信號(hào)可以包括關(guān)于充電裝置的一個(gè)或者更多個(gè)狀態(tài)的信息。

技術(shù)效果：在使用現(xiàn)有鉛酸電池組的系統(tǒng)中，可以實(shí)現(xiàn)能夠使用鋰離子電池組而無需顯著修改無線裝置的相關(guān)部件和/或充電裝置的電池組充電系統(tǒng)。

此外，可以實(shí)現(xiàn)包括充電裝置的狀態(tài)信息的信號(hào)可由無線裝置的控制器和電池組兩者共用的電池組充電系統(tǒng)。

申請日：2018-10-16

公開(公告)日：2023-03-31

技術(shù)問題：在電池管理系統(tǒng)中，電池模組與電池模組之間連接方式可以為主從連接方式，稱為主從模組。主從模組通常采用為一主帶一從的方式，主控制板位于主模組上，從模組無控制板。主從模組之間通過跨模組連接件和級(jí)聯(lián)線束連接。由于跨模組連接件存在一定阻抗，因此在大電流流過時(shí)，跨模組連接件上會(huì)產(chǎn)生壓降。

在主從連接方式下，從模組中與跨模組連接件連接的電芯為跨模組電芯。當(dāng)對(duì)跨模組電芯采樣時(shí)，一般將跨模組連接件與跨模組電芯作為一個(gè)整體。此時(shí)，跨模組電芯的采樣電壓會(huì)受到跨模組連接件影響，造成電池包在充電時(shí)電壓虛大，放電時(shí)電壓虛小。

由于跨模組連接件壓降的存在，會(huì)影響跨模組電芯的電壓采樣，從而導(dǎo)致跨模組電芯剩余電量(State of Charge，SOC)的計(jì)算不精準(zhǔn)，進(jìn)而導(dǎo)致與跨模組電芯SOC相關(guān)的其他問題，因此需要對(duì)受跨模組連接件影響的電芯的采樣電壓進(jìn)行修正。

技術(shù)手段：本發(fā)明提供了一種電芯電壓修正方法，該方法包括：基于獲取的主從模組的第一電流、第一電流下主從模組中每個(gè)電芯的第一電壓、主從模組的第二電流和第二電流下主從模組中每個(gè)電芯的第二電壓，計(jì)算主從模組中跨模組連接件的修正電阻值；

根據(jù)修正電阻值和采集的主從模組的當(dāng)前電流，計(jì)算跨模組連接件的當(dāng)前補(bǔ)償壓差；

獲取當(dāng)前電流下主從模組中受跨模組連接件影響的跨模組電芯的當(dāng)前采樣電壓，并基于當(dāng)前補(bǔ)償壓差修正當(dāng)前采樣電壓，得到跨模組電芯的當(dāng)前修正電壓；

其中，第一電流和第二電流滿足預(yù)設(shè)的觸發(fā)條件，觸發(fā)條件為第一電流與第二電流之間的電流差值滿足預(yù)設(shè)閾值，且第二電流在預(yù)設(shè)時(shí)間段內(nèi)穩(wěn)定。

另一方面，提供一種電芯電壓修正裝置，該裝置包括：電阻計(jì)算模塊，用于基于獲取的主從模組的第一電流、第一電流下主從模組中每個(gè)電芯的第一電壓、主從模組的第二電流和第二電流下主從模組中每個(gè)電芯的第二電壓，計(jì)算主從模組中跨模組連接件的修正電阻值；

補(bǔ)償壓差計(jì)算模塊，用于根據(jù)修正電阻值和采集的主從模組的當(dāng)前電流，計(jì)算跨模組連接件的當(dāng)前補(bǔ)償壓差；修正模塊，用于獲取當(dāng)前電流下主從模組中受跨模組連接件影響的跨模組電芯的當(dāng)前采樣電壓，并基于當(dāng)前補(bǔ)償壓差修正當(dāng)前采樣電壓，得到跨模組電芯的當(dāng)前修正電壓；

其中，第一電流和第二電流滿足預(yù)設(shè)的觸發(fā)條件，觸發(fā)條件為第二電流與第一電流之間的電流差值滿足預(yù)設(shè)閾值，且第二電流在預(yù)設(shè)時(shí)間段內(nèi)穩(wěn)定。

本發(fā)明的再一方面，提供一種電芯電壓修正設(shè)備，該設(shè)備包括：存儲(chǔ)器，用于存儲(chǔ)程序；處理器，用于運(yùn)行存儲(chǔ)器中存儲(chǔ)的程序，以執(zhí)行如本發(fā)明實(shí)施例提供的電芯電壓修正方法。

技術(shù)效果：根據(jù)本發(fā)明實(shí)施例提供的電芯電壓修正的方法、裝置、設(shè)備和介質(zhì)，通過利用滿足預(yù)設(shè)觸發(fā)條件的主從模組的第一電流和第二電流，以及第一電流下主從模組中每個(gè)電芯的第一電壓和第二電流下每個(gè)電芯的第二電壓，得到跨模組連接件的修正電阻值，并根據(jù)該修正電阻值實(shí)現(xiàn)對(duì)修正跨模組電芯采集電壓的實(shí)時(shí)修正。
